Ceramica di alluminahanno da tempo occupato la posizione di materiale fondamentale in settori quali macchinari, elettronica, chimica e aerospaziale, grazie ai loro vantaggi in termini di elevata durezza, resistenza all'usura, resistenza alla corrosione e resistenza alle alte temperature. Tuttavia, la loro intrinseca fragilità ne ha sempre limitato l'espansione applicativa in scenari di carico dinamico e di elevata precisione. Oggi, grazie ai molteplici progressi nell'ottimizzazione delle materie prime, nell'innovazione di processo e nelle tecnologie di tempra, questo problema viene gradualmente superato, offrendo agli acquirenti a valle opzioni di materiali più affidabili e adattabili.
La collaborazione tecnologica multidimensionale porta a un miglioramento tracciabile delle prestazioni
Miglioramento delle proprietà meccaniche del 99%ceramiche di alluminanon si ottiene attraverso l'ottimizzazione di una singola fase, ma piuttosto attraverso un aggiornamento completo della catena produttiva, che comprende materie prime, formatura, sinterizzazione e post-lavorazione. Le innovazioni tecnologiche in ogni fase offrono chiari miglioramenti delle prestazioni per gli acquirenti.

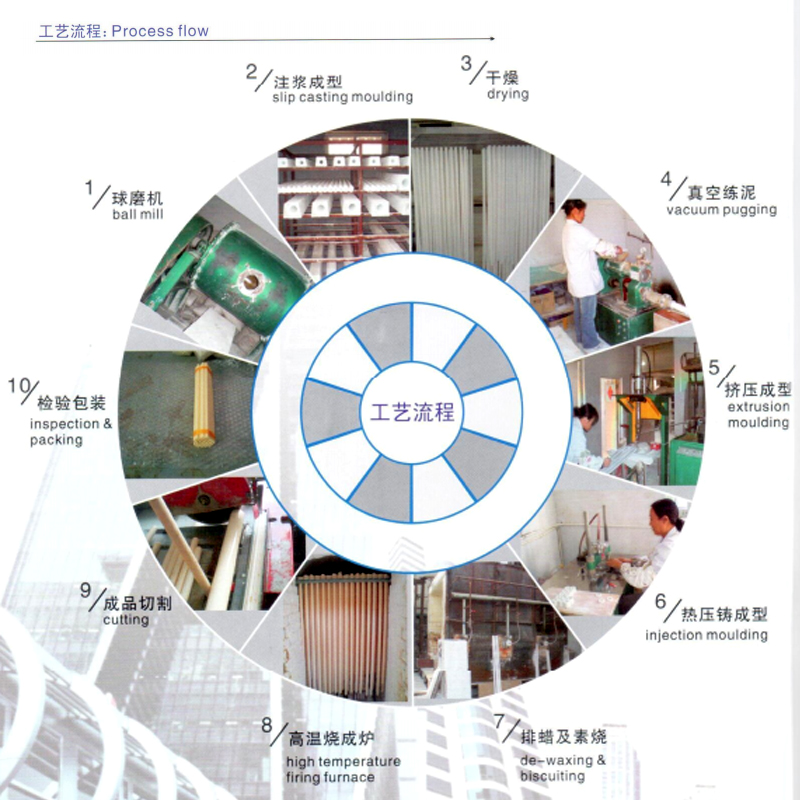

Materie prime e stampaggio: costruire una solida base di prestazioni
La qualità delle materie prime determina direttamente le prestazioni della matrice ceramica. La soluzione più diffusa attualmente adotta polvere di α-Al₂O₃ ad alta purezza, con una purezza superiore al 99%, combinata con una tecnologia di macinazione ultrafine per ottenere una polvere con una granulometria di 0,3-0,8 μm e una distribuzione uniforme. Ciò può aumentare la densità iniziale del 15%, gettando solide basi per il bilanciamento di durezza e tenacità.
La selezione precisa del processo di formatura è altrettanto critica. Per componenti ad alta precisione e di forma complessa, la pressatura isostatica a freddo (a 200-300 MPa) può eliminare significativamente i gradienti di densità, riducendo la deformazione da sinterizzazione dal 3% a meno dello 0,5%. Per la pressatura a secco convenzionale, il controllo della pressione tra 80-150 MPa e del contenuto di legante al 2-5% in peso garantisce resistenza e uniformità del corpo verde, riducendo così le perdite nei processi successivi.
Sinterizzazione e tempra: svolta fondamentale nelle prestazioni del nucleo
La sinterizzazione è il processo fondamentale per regolare la microstruttura e liberare il potenziale prestazionale. La tecnologia di sinterizzazione a caldo, applicando una pressione uniassiale di 20-40 MPa, può ridurre la temperatura di sinterizzazione di 100-150 °C, inibire l'eccessiva crescita dei grani e raggiungere una densità ceramica di 3,98 g/cm³ (oltre il 99,5% della densità teorica), con una granulometria controllata entro 2 μm. I dati sperimentali mostrano che l'ottimizzazione del profilo di sinterizzazione (mantenendo la temperatura a 1600 °C per 2 ore) migliora la resistenza alla flessione del 15% rispetto ai campioni mantenuti per 6 ore, evitando il degrado delle prestazioni causato dall'ingrossamento dei grani.
Gli aggiornamenti delle prestazioni ampliano i confini delle applicazioni, tendenze future a cui vale la pena prestare attenzione
Gli aggiornamenti tecnologici e le conseguenti innovazioni in termini di prestazioni stanno ampliando costantemente gli scenari applicativi per il 99%ceramiche di alluminaIl materiale ottimizzato ora mantiene una resistenza alla flessione di oltre 400 MPa, con alcuni processi che raggiungono 500-600 MPa, mentre la tenacità alla frattura è aumentata di oltre il 40%. Ciò gli consente di soddisfare i requisiti di carico elevato delle tenute meccaniche e dei componenti resistenti all'usura, soddisfacendo al contempo i severi requisiti delle applicazioni di fascia alta nei settori aerospaziale, biomedico e altri settori avanzati.
Gli esperti del settore affermano che con la continua iterazione della tecnologia, il 99%ceramiche di alluminasupererà gli attuali colli di bottiglia nelle prestazioni e svolgerà un ruolo fondamentale nei settori manifatturieri più avanzati, fornendo un solido supporto materiale per l'aggiornamento dell'industria a valle.
